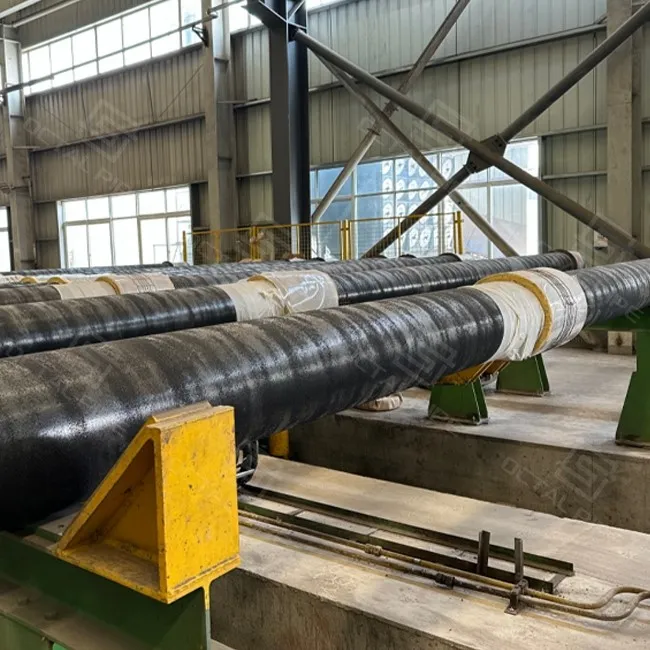

Instalasi Anoda
Standar: DNVGL-RP{1}}F103, DNV{3}RP{4}}B401, ISO 15589-2, NACE SP0169
Jenis anoda: Kurban (Zn, Al, paduan Mg), ICCP (MMO, grafit, silikon{0}}besi)
Metode Pemasangan:Kalas utawi kaikat langsung ring pipa,Katanam ring Lapisan Berat Beton (CWC),Penjepit utawi pelana kapasang,Pemasangan ring beten toya olih penyelam / ROVs,Sistem batang ICCP bertenaga sareng penyearah
Keuntungan Teknis:Masa Layanan: 20-40 warsa,Distribusi arus sane kaoptimalkan, cakupan CP sane seragam,Aman antuk lingkungan sane berbahaya / lepas pantai,Kinerja sane sampun mabukti ring kapal selam & pipa rawa
Aplikasi: Pipa lepas pantai, riser, tabung J-, penyeberangan sungai, pipa sane kapendem
CWC Pemasangan Anode sane maartos

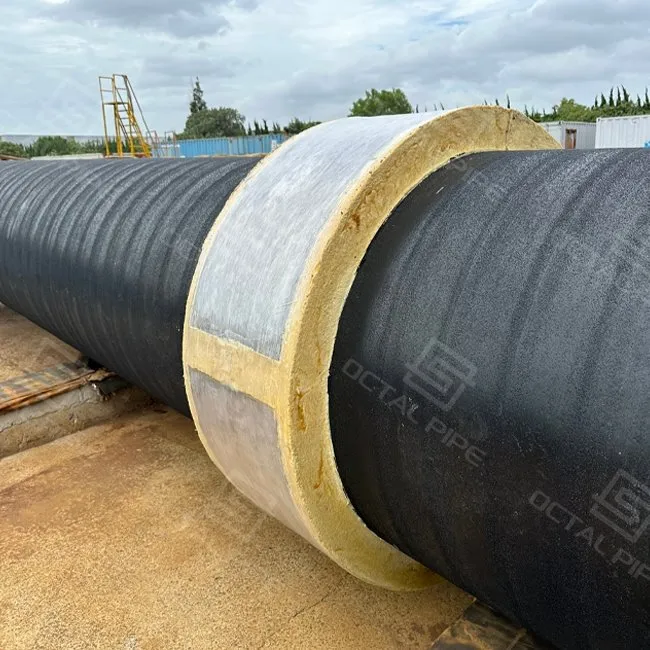

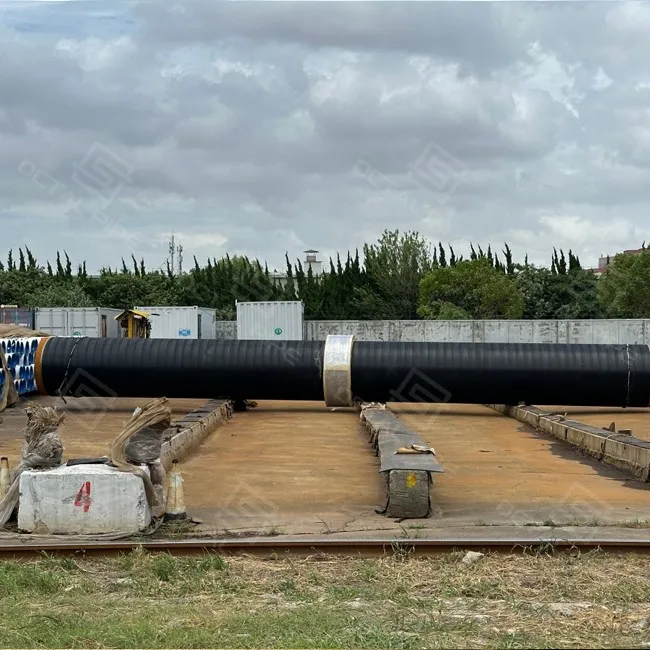

Instalasi anodaadalah pakaryan nempelin anoda kurban ring pipa-antuk ngelas, menjepit/ngetali, utawi nyelepang ring lapisan CWC-dadosnyane anoda punika korosi dumun lan pipa baja tetep kalindungin pinaka pahan saking sistem perlindungan katodik (CP). Antuk pipa sane malapis CWC, punika taler ngranjing ngontrol .posisi anoda, cara ngamecikang, miwah perlindungan kabeldadosnyane anoda tetep efektif listrik tanpa rusak rikala penanganan, lay, utawi las lapangan.
Kalih sistem utama sané kamargiang:
- Anoda kurban (Zn, Al, Mg):Sederhana, bebas perawatan-, becik pisan ring toya lan tanah sané dangkal.
- Anoda Arus sane Kakesan (MMO, besi Si-):Kakuasain olih penyearah, prasida kasesuaiang, cocok antuk pipa toya dalem lan jarak jauh-.
Pipa Oktal mendesain lan masang sistem anoda sane ketat manut standar DNVGL{0}}RP{1}}F103, ISO 15589-2, lan NACE, ngaturang jarak, ikatan, lan metode pemasangan sane kaoptimalkan (kalas, jepit, utawi CWC sane tertanam).
Standar Pemasangan Anoda & Pemilihan Jenis Anoda (Kepatuhan CP)
| Barang pemasangan anoda | Napi sané kacakup | Pilihan/catetan sané khas | Standar & sasuluh referensi |
|---|---|---|---|
| Kepatutan pemasangan anoda | Dasar desain sistem CP antuk pipa sane tenggelam/ring beten tanah; kerangka penerimaan antuk pemasangan lan pengoperasian | Kaanggen ngadungang tata letak anoda, metode lampiran, lan dokumen omset antuk jalur lepas pantai/bawah laut/terkubur | DNVGL -RP-F103(CP kapal selam antuk anoda galvanis);DNV{0}}RP{1}}B401(praktik CP ring beten segara);ISO 15589-200(CP sane kaanggen ring sistem pipa minyak bumi & gas alam);NACE SP0169 / SP0177(kontrol korosi eksternal antuk pipa ring beten tanah/ka tenggelam) |
| Jenis pemasangan anoda: Kurban (galvanis) | Tan wenten kawisesan saking jaba; bahan anoda korosi anggen nyaga pipa . | Seng / aluminium / magnesiumpaduan; umum antuk toya dangkal, rawa, lan kahanan tanah ring dija perlindungan sane sederhana, tersebar pinih kasenengin | Lumrahnyane katerapin ring sor dasar desain CP ring ajeng (spek proyek milih bahan lan jarak) |
| Jenis pemasangan anoda: ICCP | CP sane bertenaga antuk output sane prasida kasesuaiang lewat penyearah | MMO / grafit / silikon-besianoda; sering kaanggen ring toya dalem utawi pipa jarak jauh-ring dija permintaan lan kontrol arus sane tegehan | Lumrahnyane katerapin ring sor dasar desain CP ring ajeng (spek proyek nentuang daya/kontrol lan persyaratan monitoring) |
Metode Pemasangan Pipa cWC
Manut DNVGL-RP-F103, pemasangan anoda sane patut mabuat pisan anggen mastikayang distribusi arus sane seragam lan efektivitas jangka panjang. Octal Pipe ngaturang makudang-kudang solusi pemasangan manut ring desain pipa lan lingkungan:
1. Perlengkapan sane kalas (bantalan/gelang)
Kontrol genah:Anoda kagenahang mangda nenten wenten sendi lapangan, penyangga, lan area sane bentrok sareng stinger, roller, utawi kontak penegang.
Disiplin perbaikan las + lapisan:Wewidangan las katentuang, raris lapisan kabecikang taler kasegel mangda nenten "kageseng alit, sel korosi ageng."
Perlindungan kabel:Routing punika kaamanin lan kalindungin mawinan nenten ngranjing rikala penanganan lan nedunang.
2. Pemasangan penjepit/tali (kit pemasangan anoda)
Kejelasan cakupan kit:Kit pemasangan anoda khas ngranjing penjepit / awak pelana, tali / pengikat, bantalan isolasi, kabel kontinuitas, lan bahan penyegelan-dadosnyane kontraktor nenten improvisasi ring lokasi.
Kualitas kontak:Permukaan sané pas kakendaliang mangda nénten wénten kontak resistensi tegeh- sané nglintangin visual nanging gagal listrik salanturnyané.
Anti-ngelonggar lan penanganan transportasi:Strapping punika katentuang mawinan prasida bertahan ring trucking, ngangkat, lan lay tegangan tanpa bergeser.
3. Kagenahang ring CWC (anggen CP sane kalindungin ring pipa sane malapis bobot beton)
Nyelepang geometri:Recess/tutup punika kakendaliang dadosnyane anoda punika kalindungin saking tumbukan lan seret rikala kantun efektif listrik.
Pemargin kabel miwah penyegelan:Titik-titik pesu kabel punika kajaga lan kasegel mangda nenten dados titik-titik snag utawi jalur toya.
Puput transisi:Zona CWC/anoda puniki kakoordinasiang sareng cutbacks las mawinan lapisan sendi lapangan prasida kalaksanayang antuk bersih (yening sampun katentuang).
Instalasi ring sor toya:
Antuk pipa selam, anoda kapasang ring pasisi olih penyelam utawi kendaraan sane kaoperasiang saking jarak jauh (ROV).
Klem khusus lan sistem las sane kaanggen mangda prasida mastikayang genah sane aman lan tepat.
DNVGL-RP-F103 nentuang jarak lan tata cara nempel mangda prasida mastikayang cakupan CP sane pateh.
Instalasi Batang Anoda Bertenaga (ICCP):
Batang anoda (MMO, berbasis titanium-) kagenahang ring salantang rute pipa.
Kasambungang sareng trafo-pembearah ring darat utawi platform ring baduur.
Nyediaang arus sane prasida kasesuaiang, cocok antuk pipa toya dalem sane madue permintaan CP sane tegeh.
tata cara masang anoda
Anggén puniki pinakatata cara masang anodadasar lan kencangang ring ITP semetone ring dija kabuatang:
Pra-konfirmasi pakaryan:Konfirmasi sistem lapisan, wangunan CWC-up (yening wenten), rencana jarak anoda, lan zona "no-go" nampek ring sendi/penunjang lapangan.
- Nandain & pas-up:Cihnayang genah nyabran gambar; ngeverifikasi clearance anggen ngenahang piranti miwah titik penanganan.
- Lampiran:Pasang antuk cara las utawi penjepit/tali; rute kabel sane aman lan penghilang regangan.
- Priksa kalanturang:Ngamargiang panureksan kontinuitas/resistensi listrik lan nyatet pikolihritatkala sampun katentuang ring PO/ITP.
- Segel & becikang:Mecikang/tambalin karusakan lapisan lokal, segel pintu keluar kabel, lan tureksain malih genah sané sampun kabecikangrikala sampun katentuang.
- Dokumentasi sané kawangun pinaka-:Ngapdet ID/genah anoda lan catatan tes anggen pengoperasian lan monitoring CP benjang pungkur.
Kawigunan Teknis
Solusi pemasangan anoda Octal Pipe ngicenin kontrol korosi sane kuat antuk makudang-kudang manfaat teknis:
Kauripan Layanan sané Kawewehin:
Desain DNVGL-RP-F103 mastikayang bobot anoda, jarak, miwah kapasitas sane patut, ngawinang 20-40 warsa perlindungan katodik sane efektif.
Distribusi Sané Mangkin Sané Kaoptimalkan:
Desain rekayasa mastikayang polarisasi sane seragam ring baduur pipa.
Nyegah kirang perlindungan lokal utawi perlindungan sane berlebihan, makakalih punika prasida ngawinang lapisan disbondment.
Keamanan ring Lingkungan sané Mabaya:
Sistem kurban nenten ngamerluang daya, ngicalang resiko percikan api ring zona mudah terbakar.
Sistem ICCP puniki kakaryanin antuk monitoring otomatis lan kontrol arus mangda prasida mastikayang operasi sane aman.
Integrasi sareng Lapisan & CWC:
Makarya sareng-sareng sareng lapisan FBE, 3LPE, 3LPP, lan CWC, ngicenin stabilitas korosi lan daya apung.
Mastikayang integritas lapisan sinambi nyangkepin CP antuk redundansi.
Kawagedan beradaptasi:
CP kurban – Sederhana, rendah-pemeliharaan, becik pisan antuk lingkungan sane dangkal/tenggelam.
ICCP – Dados kasesuaiang, cocok antuk pipa ekspor toya dalem lan jarak jauh-.
Kinerja ring luar negeri sané sampun mabukti:
Katerapin ring pipa kapal selam, risers, lan tabung J-, matemu sareng margin keamanan desain lepas pantai DNV.
Instalasi Anoda ring Pipa Sane Malapis CWC (Clearance, Kerusakan, lan Perlindungan Kabel)
Ring aJalur pipa sané malapis CWC, anodapamasangannenten ja wantah indik CP sane kamedalang arus kemanten. Resiko praktisnyane inggih punika anoda lan kabel dados .titik jepit/dampakrikala tarik-in, ngangkat halaman, kontak rol, lan operasi lay-lantas proyek naur perbaikan lan re-cek. Pahan puniki ngutamayang indik pemasangan anoda ring pipa antuk cara sane tetep efektif listrik lan prasida kawangun malarapan antuk penanganan CWC lan las lapangan.
| Pikobet lapangan kacingak ring garis CWC | Kontrol pemasangan anoda sane kaanggen ring pipa sane malapis CWC | Napi sane prasida katunasin/kafile olih sang sane numbas (yening sampun katentuang) |
|---|---|---|
| Awak anoda keni rol/sengat utawi dados titik snag rikala narik-in / lay | Tentuang "tanpa-zona kontak" lan kaperluang genah bebas ring penegang/roller; pilih rute perlekatan (kalas/jepit/tertanam) madasar antuk cara penanganan | Gambar tata letak nganggén zona no-go; pernyataan metode lampiran sane wenten; pinaka-daftar genah anoda sané kawangun |
| Kabel sane rusak sangkaning nyeret, ngangkat sling, utawi kontak pipa-ka-pipa rikala numpuk | Routing kabel antuk relief regangan, lari sane kalindungin, lan pintu keluar sane masegel; ngindarin loop sane lepas sane kapanggihin | Rincian rute kabel + cara penyegelan; daftar parikrama sane kacingak; mecikang/ulang-log uji (yéning wénten) |
| Tepi beton spalling ring sekitar area perlekatan sesampun transportasi | Kontrol permukaan kontak, hindarin muatan kursi anoda ring sisi sane rapuh; nentuang titik penanganan/uger-uger penumpukan mangda zona anoda nenten ngambil dampak | Catetan indik penanganan/kemasan; foto halaman sane sampun katunasin; kriteria penerimaan kerusakan yening sampun kabaosang ring PO/ITP |
| Kerusakan lapisan ring bantalan las/titik kontak penjepit ngawetuang sel korosi lokal | Nentuang langkah-langkah persiapan permukaan lan perbaikan lapisan ring sekitar area perlekatan; vérifikasi genah sané sampun kabecikang (yéning kaperluang) | Cakepan perbaikan lapisan; tes liburan/re-priksa catetan (yéning sampun katentuang) |
| Diskontinuitas listrik kapanggihin telat (sesampun lay utawi sadurung petugasan) | Ngamerluang pemeriksaan kontinuitas/resistensi ring tahap sane sampun kacumpuin lan ngambil hasil | Cakepan tes kontinuitas/resistensi: metode + dasar penerimaan + hasil (yening sampun katentuang) |
Uger-uger Jarak & Tata Letak Anoda (Ngindarin Konflik Bersama Lapangan)
Akehnyane pemasangan anoda rework terjadi krana uger-uger jarak kasurat dados "X meter khas" tanpa nimbanginsendi lapangan, pemotongan CWC, miwah kontak peralatan lay. Uger-uger ring sor puniki ngwantu mangda tata letak prasida kawangun ring pipa sane malapis CWC sinambi ngalestariang pikayunan desain CP.
| Uger-uger tata letak | Napi mawinan punika mabuat ring pipa sane malapis CWC . | Carane nyatayang ring PO/gambar . |
|---|---|---|
| Tetep anoda ring jaba zona lapisan sendi lapangan | Sendi lapangan ngamerluang akses sane bersih anggen las, NDT, lan lapisan sendi lapangan; anoda sane nampek ngawinang konflik clearance lan lapisan | Nénten wénten anoda ring - mm/m saking zona las sendi / lingkar lapangan (jarak per desain proyek) |
| Jaga anoda mangda doh saking beton-ujung bebas / transisi ujung | Ujung CWC inggih punika zona penanganan lan perbaikan sane pinih tegeh; genah sane kaon nincapang spalling lan ngalambatang pas-up | Nénten wénten perlekatan anoda ring transisi CWC miwah beton-panjang ujung bebas (panjang cutback negara per spec) |
| Tentuang zona kontak rol/penegang pinaka "no-go" | Roller/sengat prasida ngremuk kabel utawi nabrak awak anoda rikala narik-in/lay | Nénten wénten anoda ring pita kontak peralatan (kaidentifikasi antuk metode lay) |
| Ngindarin penyangga, tikungan, miwah titik penanganan tegangan sané tegeh- | Penjepit, sling, lan penyangga sering mendarat nampek ring tikungan/titik penyangga; anoda ditu kena dumun | Nénten wénten pemasangan anoda ring titik angkat penyangga/tikungan/penanganan (per gambar) |
| Perlakuang jarak pinaka "tujuan desain + parikrama konstrukbilitas" | Jarak CP mangda prasida nagingin desain, nanging penempatan pamuput mangda bertahan ring konstruksi | Jarak per desain CP sane wenten; tata letak pamuput sane jagi kaverifikasi majeng ring peta bersama lapangan lan rencana penanganan sadurung melapis/ngirim |
