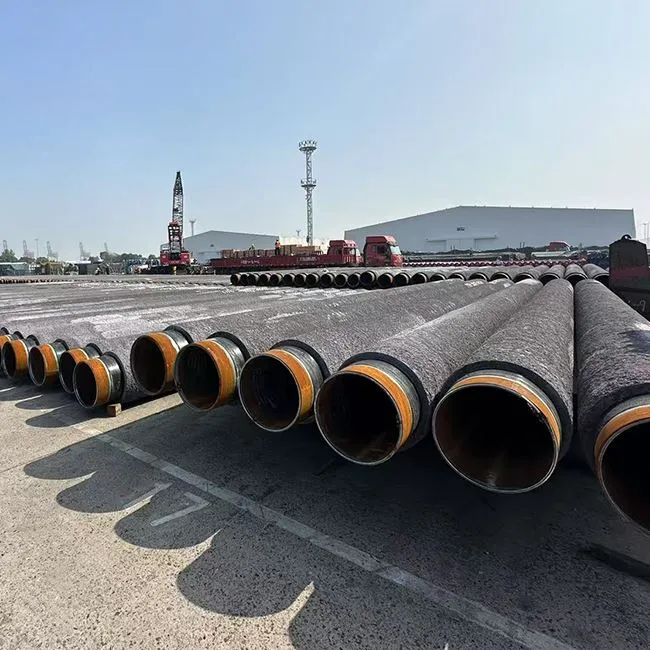

Pipa CWC (Lapisan Bobot Beton)
Kisaran Pipa: 6 ′′ – 48 ′′ (adat ngantos 60 ′′)
Tebel Lapisan: 25 – 150 mm
Kepadatan Beton: 3040 – 3500 kg/m3
Tulangan: Jaring baja, serat polipropilena, aditif
Jenis Lapisan: Lapisan Bobot Beton Berat, Impingement CWC
Instalasi Anoda: Anoda kurban utawi ICCP opsional sane terintegrasi antuk perlindungan katodik
Kawigunan Mekanis: Daya apung negatif, tahan abrasi, perlindungan tumbukan, daya tahan jangka panjang-
Aplikasi: Pipa lepas pantai, jalur aliran kapal selam, rawa & penyeberangan sungai, pendekatan landfall
Kawigunan Utama: Solusi kepadatan khusus, kompatibilitas las lapangan-, kinerja ring pasisi sané sampun mabukti
Artos Pipa cWC
Pipa CWC(Concrete Weight Coating)inggih punika lapisan eksternal khusus sane kaanggen ring pipa baja anggen ngicenin daya apung negatif, perlindungan mekanis, lan stabilitas jangka panjang-ring lingkungan lepas pantai lan rawa. Nenten sakadi lapisan korosi sederhana, CWC nambahin lapisan beton padat ring duur sistem anti-korosi, mastikayang pipa tetep aman lan stabil yadiastun ring sor gaya hidrodinamis sane kuat utawi tanah sane apung.
Pipa CWC mabuat pisan ring:
- Pipa kapal selamring proyek toya dangkal miwah dalem
- Pamargin nglintangin tukad miwah rawaring dija daya tahan ngangkat punika kritis
- Tanah sane sampun nampekkeni ombak, pasang surut, miwah arus
Rikala pipa lepas pantai mangda tetep .ring dasar segara miwah ring margi, sané matumbasan milihLapisan Bobot Beton (CWC)antuk tiga alasan praktis: punika ngawewehin .daya apung negatifmangda nenten ngangkat, nincapangstabilitas ring dasar segaranglawan arus lan tindakan gelombang, lan nyediaang .perlindungan mekanisrikala penanganan, pemasangan lan kontak dasar laut jangka panjang-. Octal Pipe pasokan CWC pinaka paket sane terkoordinasi-pipa dasar + anti-lapisan korosi (3LPE/FBE/3LPP) + lapisan bobot beton-dadosnyane garis punika manut sareng itungan stabilitas lan persyaratan konstruksi tanpa ekstra rework pantaraning vendor.
Standar & Spesifikasi Pipa CWC
Pipa Oktal ngawetuang Pipa CWC sane manut ring standar pipa lepas pantai internasional:
- ISO 21809-5.– Lapisan Bobot Beton sane kaanggen ring Sistem Transportasi Pipa
- DNV{0}}RP{1}}F110 & DNV{3}}OS{4}}F101– Pedoman stabilitas pipa lepas pantai
- Kisaran Ukuran Pipa:4′′ – 48′′ (adat ngantos 60′′)
- Tebel Lapisan:25 mm – 150 mm
- Kepadatan Beton:3040 – 3500 kg/m3 (dados kasesuaiang manut proyek)
- Lantang Pipa:8 – 18 m standar, panjang khusus sané wénten
Proses pembuatan lapisan pipa cwc
(1) Persiapan Permukaan .
Aplikasi sakingLapisan antikorosi 3LPE(Primer FBE + perekat + lapisan atas polietilen)
Kasar permukaan mangda prasida mastikayang adhesi beton sane patut
(2) Penempatan Penguatan .
Jaring baja utawi kandang kawat sane kapasang ring sajebag pipa .
Serat polipropilena sane kawewehin mangda prasida nincapang ketahanan retak
(3) Aplikasi sane beton .
Lapisan Bobot Beton Berat: Beton padat sane katerapin antuk agregat sane terkontrol
Lapisan Bobot Beton Impingement (ICWC): Beton sane katerapin antuk impingement, ngamolihang kekuatan ikatan lan kepadatan sane tegeh
(4) Pamasangan Anoda
Mangda prasida mastikayang perlindungan korosi sane jangkep, anoda kurban utawi anoda arus terkesan sering terintegrasi ring pipa sane malapis CWC-:
Jenis Anoda: Anoda aluminium, seng, utawi MMO (Oksida Logam Campuran)
Instalasi:Kagenahang ring CWC lapisan lan kaiket listrik ring pipa .
Fungsi: Ngicenin perlindungan katodik ring toya segara lan kondisi rawa, nglanturang urip pipa kantos 20-40 warsa
(5) Ngawetuang & Puput
Pengeringan beton sane terkontrol mangda ngamolihang kekuatan mekanis .
Chamfering utawi beveling ring muncuk pipa mangda dangan ngelas lapangan.
SanéProses lapisan pipa CWCnenten ja wantah "ngawewehin beton." Asil kualitas katentuang olih penguatan pas-up, kontrol pengawetan, lan finishing pamuput-mawinan akehan pikobet lapangan kasinahang pinaka karusakan tepi, retak, utawi transisi sane kaon ring ujung bebas beton-.
- Persiapan permukaan & konfirmasi lapisan dasar: lapisan anti-korosi kaverifikasi sadurung aplikasi beton.
- Instalasi tulangan: posisi jaring/kandang katureksa mangda beton nenten delaminasi ring sor beban penanganan.
- Aplikasi beton: ngawangun-kantos ketebelan sane sampun katentuang antuk pemadatan sane terkontrol.
- Pengeringan sane terkontrol: nyegah tepi sane rapuh lan retak dini rikala transportasi.
- Puput pamuput: beton-ujung bebas lan transisi sane bersih antuk akses las (yening kabuatang).
Sifat Mekanis & Pelindung
- Daya Apung Negatif: Mastikayang pipa tetep tenggelam lan stabil ring setting toya utawi rawa, efektif nglawan pengangkatan saking gaya apung.
- Perlindungan Mekanis: Ngamong saking ancaman eksternal sekadi seret jangkar, alat pukat, lan dampak langsung rikala pemasangan utawi operasi.
- Ketahanan Abrasi: Tahan ring aus saking pergeseran dasar laut, arus samudra, lan kontak sareng permukaan sane mabatu utawi abrasif.
- Ketahanan Retak: Beton bertulang tahan ring bengkok, penanganan tegangan, lan beban operasional tanpa pecah.
- Isolasi Panas Opsional: Ngintegrasiang lapisan tambahan anggen nglestariang suhu cairan ring jalur aliran toya dalem lan lingkungan ring beten laut.
pabrik lapisan bobot beton
Kawigunan mekanis ring ajeng wantah manggeh yening ...pabrik lapisan bobot betonngontrol variabel sane biasane gagal ring logistik nyata-segregasi, pegat tepi, retak awal, lan bobot sane nenten konsisten per meter. Saking sudut pandang pembeli, iriki "pipa CWC" mauwah saking garis spec dados resiko sane nerima. Octal Pipe ngamargiang pasokan CWC antuk kontrol tingkat pabrik-dadosnyane wangunan lapisan semetone konsisten ring sajebag lot lan bertahan ring transportasi, ngangkat, lan tarik-ring penanganan.
- Kontrol campuran (konsistensi kepadatan):Iraga ngontrol rasio semen/agregat/toya lan disiplin batching mangda prasida nepen kepadatan sane sampun katentuang lan ngirangin segregasi sane prasida ngawetuang zona lemah lan bobot tenggelam sane variabel.
- Penguatan pas-up (pencegahan pecah):Posisi jaring/kandang katureksa sadurung kagenahang beton mangda nenten wenten area tipis lokal sane chip rikala ngangkat utawi benturan ring pekarangan.
- Manajemen pengawetan (kontrol retak):Galah/suhu curing punika kakelola anggen ngirangin retak penyusutan sane sering kacingak sesampun pengiriman utawi sesampun makudang-kudang siklus penanganan sane kapertama.
- Uger-uger penanganan (karusakan ring sisi lan pamuput):Titik pengangkatan, perlindungan tepi, lan perlindungan ujung katerapin antuk ngirangin chipping ring ujung lapisan-ring dija karusakan pinih sering ngawinang penundaan perbaikan situs.

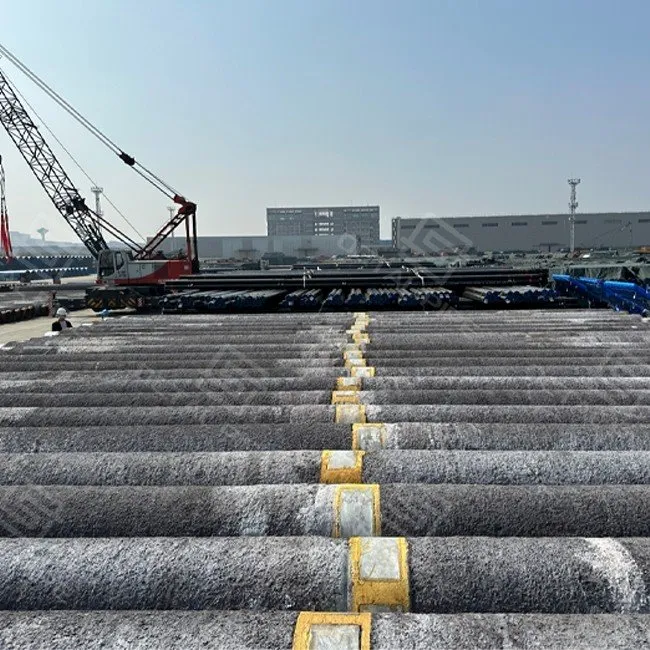

Kompatibilitas Sendi Lapangan & Las – Kawangun antuk Konstruksi ring Luar Pantai
Ring penyebaran lepas pantai, pipa CWC wantah "becik" yeningnenten ngalambatang las lan lapisan sendi lapangan. Beton punika nyaga pipa ring dasar laut, nanging yening muncuknyane nenten kasiagayang becik, kru-kru nglebur jam-jam antuk ngremuk beton, mecikang rusak ring tepi, lan makarya malih sendi lapangan-tepat ring dija resiko jadwal lan resiko penolakan pinih tegeh.
Cara Pipa Oktal ngaryanin Lapisan Bobot Beton . praktis antuk konstruksi ring pasisi?
Beton-ujung bebas sane cocok sareng praktik las sane sujati
- Getepan beton (CWC-panjang bebas):Iraga nyaga jarak bebas beton tetep-saking muncuk pipa ngantos pangawit beton, biasane200-400 mm ring muncuk(utawi sakadi sané sampun katentuang olih proyek Sametoné). Puniki ngicénin genah sané jangkep anggénpenjepit garis-up, stasiun las internal/eksternal miwah piranti penanganantanpa beton sane ngremuk rikala fit-up.
- Panetepan lapisan antikorosi (3LPE/FBE/3LPP):Ring tengahing zona bebas beton-, lapisan korosi taler kakendaliang antuk cutback sane mabinayan antuk pakaryan bersama lapangan. Antuk akehnyane program lepas pantai, Octal ngambel3LPE (utawi 3LPP/FBE) sane katebas ring muncuk bevelbiasane sawatara150-250 mm(utawi per sistem lapisan sendi lapangan semeton), ninggalin pita baja telanjang- sane konsisten antuk ngelas lan selanturnyane transisi sane bersih antuk lapisan -sendi lapangan.
- Transisi sané sampun kakendaliang (nénten wénten "tepi sané rusak"):Terminasi beton punika kawentuk lan kalindungin mawinan tepinyane stabil malarapan antuk ngangkat, ngemuat lan nembak-penanganan garis. Tepi lapisan korosi taler kajaga bersih lan prasida kaukur, dadosnyane kru sendi lapangan prasida nyiagayang, manasin lan nerapang lengan/sistem epoxy cair tanpa nguber tepi sane nenten teratur utawi makarya malih area sane rusak.
Profil pamuput kawangun anggén nyaga sisi lapisan
- Titik kerusakan sane pinih sering inggih punika tepi beton rikala pemuatan, penanganan pipa lan stringing. Oktal nganggen sane terkontrolbengkok pamuput / profil lanciplan perlindungan tepi dadosnyane terminasi beton kirang dangan retak utawi spall. Punika maartos kirang perbaikan ring dek lan kirang resiko ngekspos lapisan korosi ring cutback.
Kompatibilitas sareng sistem lapisan sendi lapangan
- Proyek sane mabinayan nganggen metode sendi lapangan sane mabinayan (lengan penyusut panas-, sistem epoxy cair/PU, utawi solusi sane kompatibel 3LPP/3LPE). Oktal koordinasi cutback pipa CWC, persiapan permukaan lan profil transisi dadosnyane semetonsistem lapisan sendi lapangan prasida kaanggen tanpa nglawan beton .. Yening kabuatang, iraga prasida ngicenin gambar sane nyinahang panjang cutback, lapisan build-up lan zona transisi sendi-dadosnyane kontraktor las lan kru lapisan makarya saking referensi sane pateh.
Kakaryanin ring sajeroning penanganan, nenten wantah kinerja lab
- Pipa lepas pantai mamargi nglintangin makudang-kudang lift-halaman pabrik, pelabuhan, muatan kapal, jalur tembakan, stinger. Oktal ngutamayang tahap "in-between": sisi beton sane stabil, tanda sane bening, bevel sane kalindungin lan kemasan sane ngirangin karusakan pamuput. Tetujonnyané sederana:kirang ngenah-up pakaryan ring kapal, lay rate sane lancar, lan NCR sane kirang sane kaawinang olih pipa CWC sane berkeping utawi cutback sane rusak.
Asiki paket sane patut kapertanggungjawabang: pipa dasar + lapisan korosi + CWC
- Kinerja pipa CWC gumantung ring napi sane wenten ring sornyane. Oktal ngicenin paket pinaka siki ruang lingkup sane terkoordinasi-pipa dasar + 3LPE + CWC + persiapan sane katebas/pamuput-dadosnyane ikatan, kompatibilitas lan inspeksi kakelola ring sor asiki tanggung jawab gumanti kapah pantaraning makudang-kudang vendor.
Input Keapung & Stabilitas – Napi Sane Kaperluang Iraga Saking Proyek Sameton
Input Keapung & Stabilitas – Napi Sane Kaperluang Iraga Saking Proyek Sameton
Lapisan bobot beton arang pisan "asiki ketebelan cocok sareng sami". Desain pipa sane malapis CWC sane patut gumantung ring tanah dasar laut, arus, metode lay lan sistem lapisan anti-korosi ring sor beton .
Mangda ngutip lan ngerekayasa Octallapisan bobot beton pipa (CWC)patut, tiang biasane ngonfirmasi barang ring sor puniki:
| Input sané matumbasan / EPC | Napi mawinan punika mabuat pisan majeng ring CWC | Napi sané kawaliang olih Octal |
|---|---|---|
| Pipa OD/WT/panjang & kelas baja | Nentuang bobot sane tenggelam lan stres penanganan | Proposal ketebalan & kepadatan CWC (ring kisaran proyek) |
| Sistem antikorosi (FBE/3LPE/3LPP) | Ikatan beton miwah resiko delaminasi jangka panjang- | Persiapan permukaan + rencana ikatan lan ruang lingkup tes |
| Dalem toya / arus / kahanan dasar segara | Ngawinang resiko ngangkat miwah ngamerluang daya apung negatif | Lembar parikrama daya apung / stabilitas (khusus proyek-) |
| Cara pemasangan (S-lay / J-lay / tarik pasisi / nyebrang rawa) | Ngontrol paparan tumbukan, lenturan miwah abrasi | Opsi penguatan (jaring/serat) & sasaran daya tahan |
| Rencana sendi lapangan (tata cara las, metode lapisan ring sendi) | Nyegah "titik lemah" ring las lingkar | Beton-ujung bebas + larutan bevel/bengkok |
| Desain CP (korban / ICCP) & jenis anoda | Integrasi anoda ring lapisan tanpa makarya malih | Rencana penyematan anoda & ikatan listrik |
Kepadatan lapisan bobot betoninggih punika silih tunggil saking akidik parameter sané langsung mauwah ring-itungan stabilitas ring sor. Pembeli patut ngunci kepadatan lan ketebalan sareng-sareng ring RFQ dadosnyane bobot tenggelam sane kakirim cocok sareng pikayunan desain pemasangan.
| Napi sané katentuang olih sang sané numbas | Napi sané kakendaliang ring situs |
|---|---|
| Kepadatan lapisan bobot beton (kg/m3) | Bobot sane kacemplung per meter (stabilitas) |
| Tebel lapisan (mm) | Bobot makasami + tingkat perlindungan mekanis |
| Dasar toleransi/penerimaan (yening kabuatang) | Napike "cukup nampek" prasida katerima ritatkala nerima |
Klik jagi nyingakin video pengiriman Pipa CWC Pipa Oktal↓
Pipa CWCKontrol Mutu & Pengujian
Octal Pipe ngelaksanayang protokol QA/QC sane ketat anggen mastikayang integritas lan kinerjaLapisan pipa CWCaplikasi:
- Tes Kepadatan miwah Kompresi: Konfirmasi kepadatan beton lan kekuatan tekan manut ring ambang batas sane sampun katentuang antuk daya apung lan beban-bantalan.
- Tes Ikatan: Validasi adhesi sane kuat ring pantaraning lapisan beton lan lapisan anti-korosi sane dados dasarnyane mangda nenten wenten delaminasi.
- Pariksan Dimensi: Mastikayang ketebalan lapisan sane seragam lan geometri makasami sejajar sareng toleransi proyek.
- Deteksi Liburan: Identifikasi lan mecikang cacat utawi kekosongan napi manten ring lapisan dasar anti-korosi antuk perlindungan sane jangkep.
- Simulasi Daya Apung: Simulasiang kahanan dunia nyata-anggen ngeverifikasi ketahanan ring pengangkatan lan stabilitas ring lingkungan sane tenggelam.
Aplikasi Rekayasa(Pipa / Pipa Lapisan Bobot Beton)
| Bagian aplikasi | Kahanan situs pakaryan- sané sujati | Napi mawinan lapisan bobot beton punika katentuang . | Fokus pasokan Pipa Oktal |
|---|---|---|---|
| Pipa kapal selam | Arus lan aksi gelombang prasida ngawinang pengangkatan lan gerakan lateral rikalaning lay; kontak/seret dasar laut rikala ngenahang | Lapisan bobot beton antuk pipanambahin daya apung negatif lan cangkang luar sane nyaga lapisan anti-korosi | Wangunan- sané konsisten lan transisi pamuput sané bersih; beton-ujung bebas anggén akses las (yéning sampun katentuang) |
| Pendekatan nampek ring pasisi & daratan | Tarik-ring duur rol/winch, abrasi zona pasang surut, erosi pasisi lan resiko tumbukan | Bagian pipa lapisan bobot beton nahan tarikan-ring abrasi lan tetep negak ring siklus pasang surut/gelombang | Lantang potong + perlindungan pamuput sane sejajar sareng praktik stasiun narik-ring/las (yening sampun katentuang) |
| Panyeberangan rawa / rawa | Tanah sane apung lan tanah sane alus prasida ngangkat garis sesampun backfill; resiko paparan nincap antuk pauwahan dasar toya | Lapisan bobot beton antuk pipa nincapang bobot sane tenggelam mangda nenten ngambang lan magerak . | Sasaran kepadatan/ketebalan sane kacocokang sareng tatujon stabilitas; kontrol penguatan mangda prasida ngirangin retak/belah |
| Pamargin nyebrang tukad | Blabar musiman, aliran kecepatan tinggi, scour prasida ngamedalang pipa lan pergeseran peralihan | Bagian pipa lapisan berat beton counter uplift lan ngicenin perlindungan mekanis ritatkala penutup ilang . | Puput pamuput sane prasida kaulang antuk las lapangan sane gelis + lapisan sendi lapangan; uger-uger penanganan mangda nenten rusak tepi |
| Instalasi ring toya dalem | Penyebaran lay sane dawa, penanganan sane maulang-ulang, persyaratan stabilitas ring toya dalem | Lapisan bobot beton prasida ngwantu miara stabilitas ring-beten lan nyaga lapisan salami siklus pemasangan sane suwe | Keseragaman + disiplin penanganan mangda prasida ngirangin chipping ring sajeroning ngangkat/angkut; lingkup inspeksi per PO/ITP ritatkala kabuatang |
Keuntungan Utama Pipa Oktal Pipa sane malapis CWC
Keuntungan CWC Octal Pipe puniki mawit saking napi sanekakendaliang ring lantai toko-langkah-langkah sane ngandegang pikobet CWC lepas pantai khas (varians bobot, spalling tepi, retak sesampun pengiriman, lan pamuput-kerusakan transisi sane ngalambatang las).
Bobot sane kawangun-up kakendaliang pinaka sistem (kepadatan + ketebelan + penguatan):Ring pabrik, batching lan penempatan kakelola dadosnyane kepadatan lan ketebalan tetep sejajar sareng tatujon stabilitas, lan penguatan kagenahang mangda nenten wenten zona lemah lokal. Puniki carane Octal Pipe ngirangin variasi "spek sane pateh, bobot sane mabinayan per meter" sane memaksa re-periksa salami pemasangan.(Cakepan kepadatan/ketebalan prasida kaicenin ritatkala sampun katentuang ring PO/ITP.)
Disiplin antarmuka sadurung beton katerapin:Akeh kegagalan sane kakawitin ring antarmuka, nenten ring beton punika. Octal Pipe ngamargiang konfirmasi dasar-lapisan lan kontrol kondisi permukaan sadurung penempatan beton, dadosnyane ikatan lapisan beton sane patut gumanti ngangkat salanturnyane dados spalls utawi titik-titik bolong ring sor beban penanganan.
Puput transisi kawangun antuk realitas las (boya ja wantah penampilan pabrik):Panundaan prabéya - sané pinih ageng ketahnyané wénten ring muncuk-pinggir sané rusak, transisi sané rusak, utawi pangurangan sané nénten cocok sareng stasiun las. Pipa Oktal ngontrol beton-panjang ujung bebas lan profil transisi dadosnyane pas-up, penjepit, lan pakaryan lapisan sendi lapangan prasida kalanturang tanpa mecah beton ring tepi.(Puput pangetepan miwah profil manut PO/ITP.)
Kontrol pengobatan lan penanganan sane karancang ring sekitar kerusakan transportasi:CWC sering kacingak becik ring dispatch lan gagal rikalaning ngalih halaman, trucking, utawi ngangkat pelabuhan. Octal Pipe ngatur kondisi pengeringan lan nerapang disiplin penanganan (titik ngangkat, aturan penumpukan, perlindungan tepi / ujung) anggen ngirangin mikro-retak lan spalling tepi sane yening nenten pacang ngawetuang perbaikan situs lan penundaan penerimaan.
FAQ
Q1 - Napi mawinan nganggen lapisan bobot beton ring pipa lepas pantai?
Q2 - Sapunapi carane milih ketebalan lan kepadatan CWC?
Q3:Napike CWC prasida katerapin ring duur 3LPE/FBE lan tetep ngicenin las ring lokasi?
Sertifikasi
Sertifikat CE
Sertifikat ISO 9001
Sertifikat API Q1
Sertifikat ABS
Sertifikat AP-5L
Sertifikat API-5CT
Jepretan Spesifikasi Gelis
Standar:ISO 21809-5.
Kisaran Pipa:6′′ – 48′′ (kantos 60′′ opsional)
Tebel Lapisan:25 – 150 mm
Kepadatan Beton:3040 – 3500 kg/m3
Penguatan:Jaring baja, serat, aditif
Aplikasi:Pipa ring pasisi, jalur aliran kapal selam, rawa-rawa, tukad
